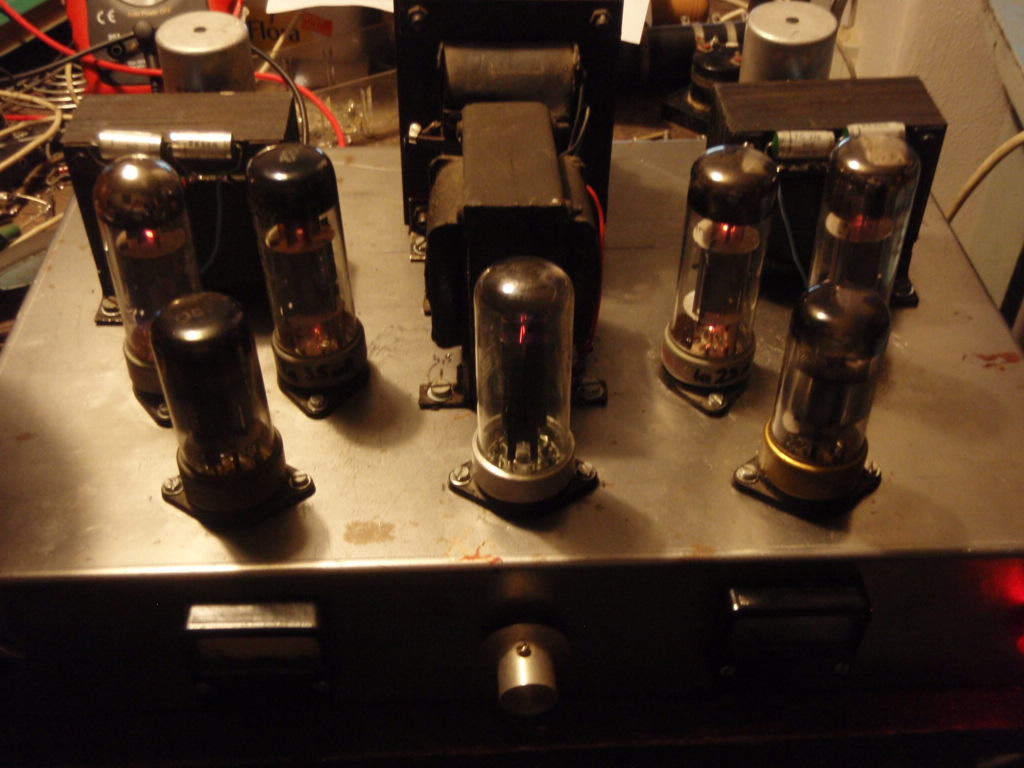

Stereo zesilovac 2 x 10W

Vim, ze todle do vysilani moc nepatri, ale potreboval jsem se trochu odreagovat a udelat neco uzitecnejsiho. A tim jsem zabil 2 mouchy jednou ranou, jednak se muzu doma pravidelne kochat tim pravym elektronkovym zvukem a za druhe se po mnoha letech na internetu objevi nejake funkcni zapojeni. Neverili byste co vsechno se da uverejnit a prohlasit to za zdroj toho praveho elektronkoveho zvuku. Autori techto clanku si totiz pletou pojem elektronkovy a zkresleny. Vono je to v podstate jedno a totez i kdyz ty parametry se ponekud lisej a hlavne ten spravny elektronkovy zvuk je preci jen o neco prijemejsi na poslech nez signal lezouci z plosnych spoju nekterych machru, ktere postradaji jakoukoli konstrukcni zasadu at jiz zesilovace sameho, ci zdroje a o zpetne vazbe nemluve.

A nyni jiz k samotnemu zapojeni, ktere je celkem jasne za schematu. Obracec faze pro dvojcinny koncovy stupen je ponekud netradicni a tudiz i slozitejsi na nastaveni. Vyuziva se totiz kombinovane elektronky ECH21, pricemz heptoda slouzi jako predzesilovac. Do jeji prvni mrizky se pousti signal a do treti zaporna zpetna vazba z reproduktoru. Primo z anody heptody je nakrmena jedna koncova EBL21. Tridoda v ECH21 slouzi jako obracec faze. Jelikoz ma v tomto zapojeni zesileni 13, musi byt napajena z delice v anode heptody tak, aby na anode triody bylo napeti stejne velikosti jako na anode heptody. Proto je dulezite pri pouziti jineho typu elektronky delic prenastavit.

Koncovy stupen pracuje ve tride AB s automatickym mrizkovym predpetim. Z duvodu vyssiho anodoveho napeti je kvuli zachovani maximalni anodove ztraty snizen klidovy proud na 25mA na elektronku - proto ten vetsi katodovy odpor nez udava katalog. Vystupni trafa jsou znama UPT (univerzalni prizpusobovaci transformator). Ackoliv to neni potreba tyto transformatory maji vzduchovou mezeru, coz ma svoji vyhodu i nevyhodu. Vyhoda spociva v tom, ze elektronky nemuseji byt parovany, nebot rozdil v anodovych proudech nezpusobi stejnosmerne syceni jadra a pri rozumne odchylce parametru obou elektronek diky tride AB ani markantnejsi zkresleni. Nevyhoda je v horsi prenosove charakteristice, kdy dochazi ke znacnemu utlumu kmitoctu pod 50Hz, ktere nedokaze uz dorovnat ani nejsilnejsi zaporna zpetna vazba.
