Vysilac 30W

Jiste jste si racili vsimnout, ze jiz mame vycerpany pasma 180, 120, 90 a 75m, tak by bylo vhodne myslet na letni podminky sireni a postavit neco na oblibene pasmo 48m. Je samozrejme jednoduche vykuchat z predchozich vysilacu civky, umotat jim nejaky ten zavit a vratit je tam a je hotovo. Ale to teda ne, dokavad budou soucastky, tak by bylo hloupe je nechat valet nekde po krabicich, proto jsem se rozhodle zmensit misto ve sve vystavce o dalsi vysilac.

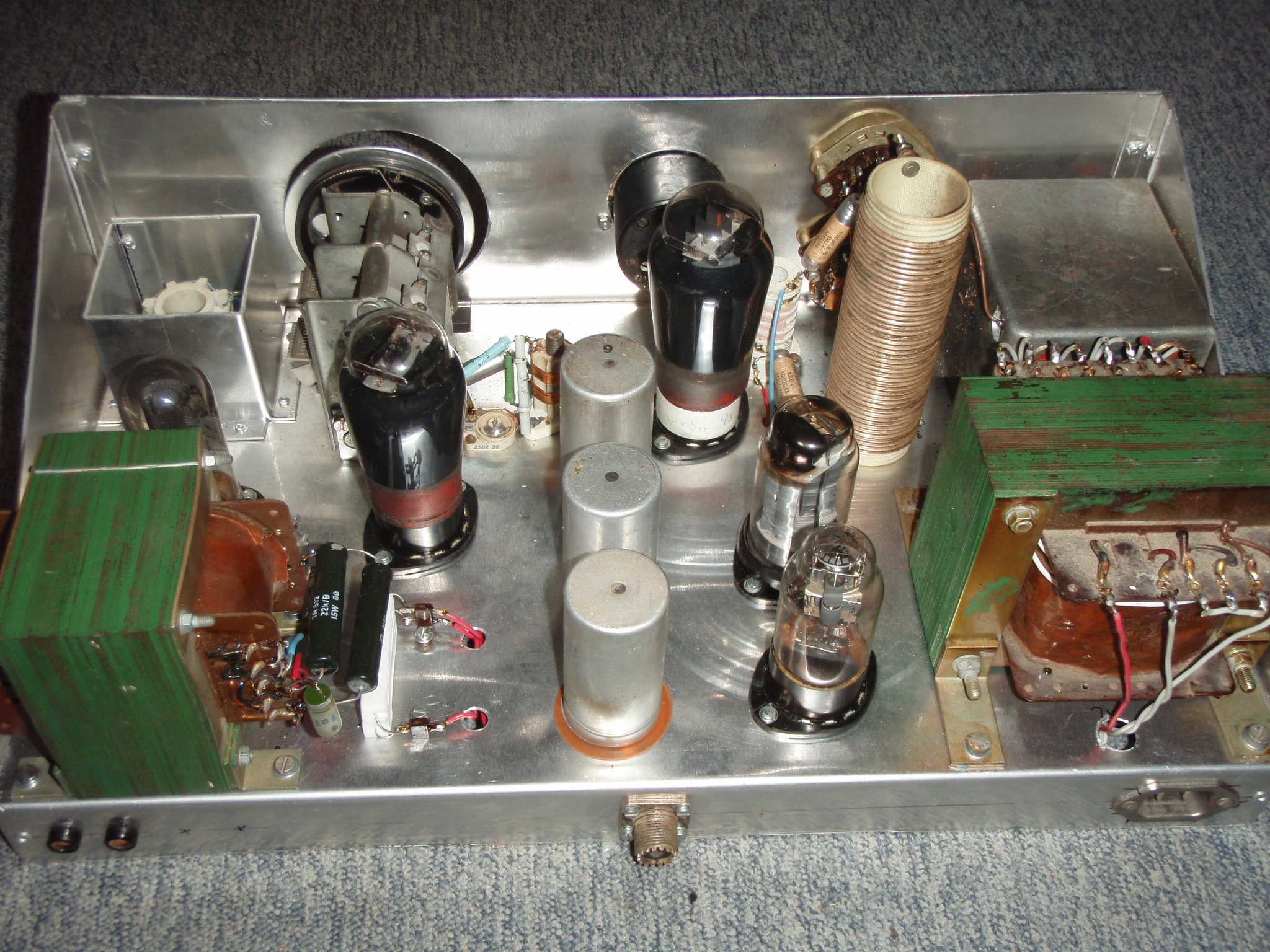

Zhovadilost mych zasad u teto konstrukce dosahla temer vrcholu a to v podobe sitoveho zdroje, kde jsem vytvoril graetz z elektronek. A budete se divit v oblibene rade x11 totiz existuje usmernovacka, ktera ma rozdelene katody a tou je EYY13. Drobna jeji nevyhoda je v tom, ze kazda katoda je spojena s vlastnim zhavenim, proto bylo potreba pro cely usmernovac pouzit celkem 3 zhavici vinuti. K tomu se vyborne hodil transformator ze zesilovace AZK201, ktery se lehce upravil tak, ze k puvodnimu 5,5V vinuti bylo nutno primotat 3 zavity, cim jsem ziskal v poradi celkem 4. zhavici vinuti 6,3V. Napeti z celeho usmernovace napaji koncovy stupen vysilace a ostatni obvody krmi odbocka vituti pro prislusne filtraci a stabilizaci.

Jako oscilator slouzi triodova cast sdruzene elektronky ECL11. Diky tomu, ze ma elektronka spolecnou katodu, musel jsem upustit od oblibeneho Hatleyova oscilatoru a pouzit klasicky s indukcni vazbou a ladenym obvodem v anode. Z duvodu stability kmitoctu je anoda pripojena do odbocky civky, aby zmena kapacity anody nemela vliv na kmitocet. Oscilator je laditelny v rozmezi 3100 - 3400 KHz.

Z anody oscilatoru je signal dale pres oddelovaci kondenzator veden do ridici mrizky tetrodove casti ECL11, ktera funguje jako oddelovac a zaroven zdvojovac kmitoctu. Tetroda pracuje ve tride B a mrizkove predpeti se ziskava na mrizkovem svodu pruchodem proudu. V anode tetrody je zapojen rezonancni obvod naladeny na druhe harmonicke v soubehu s oscilatorem. Z odbocky anodoveho kruhu je signal veden k ridici mrizce koncoveho stupne.

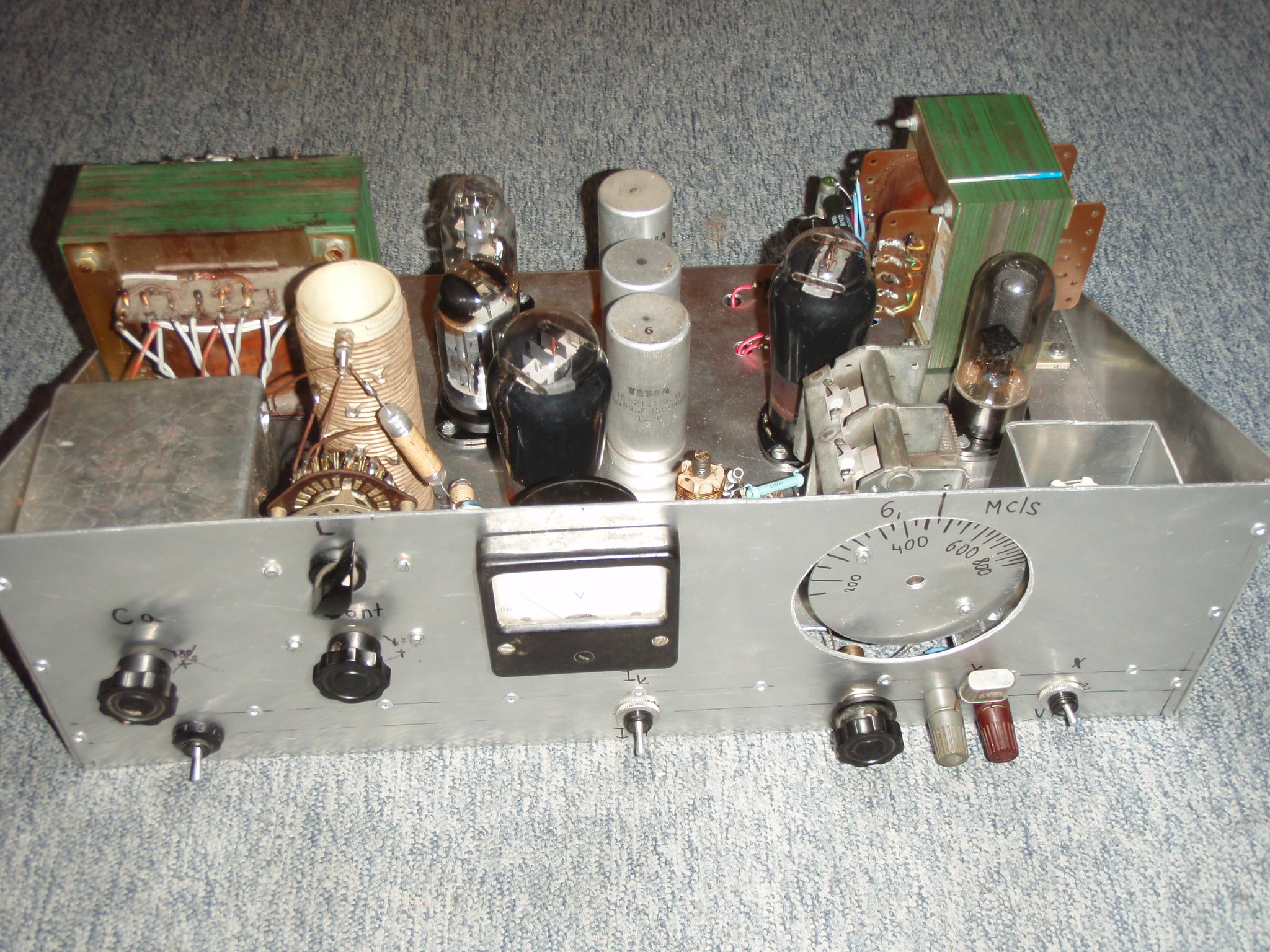

Koncovy stupen osazeny jednou elektronkou EL12 je napajen napetim 700V pres vysokofrekvecni tlumivku z modulacniho transformatoru. Z tohoto mista je zaroven pres srazeci odpory napajena stinici mrizka. Blokovaci kondenzatory jsou umisteny tak aby nedochazelo k omezovani vyssich modulacnich kmitoctu. Predpeti se ziskava prutokem mrizkoveho proudu a snimaci odpory 68 ohmu a 1,5ohmu slouzi k mereni. Vystupni PI clanek je tvorek kladicim kondenzatorem 200pF s vetsimi mezerami, prepinatelnou indukcnosti a prepinetelnymi kapacitami na vystupu proti zemi.
