Transmatch - antenni tuner

Ne vzdy se zadari, aby antena mela stejnou impedanci jako vysilac i kdyz si musime priznat, ze zde popisovane vysilace, ktere na vystupu oplyvaji laditelnym prizpusobovacim clankem si nechaji libit hodne. Presto se nevyhneme v nekterych pripadech pouziti antenniho tuneru. pri jeho konstrukci jsem vychazel z poucky, ze v jednoduchosti je elegance a zaroven, aby tuner mel nejaky smysl i kdyz se nepouziva k prizpusobovani anteny jej opatril mericimi obvody.

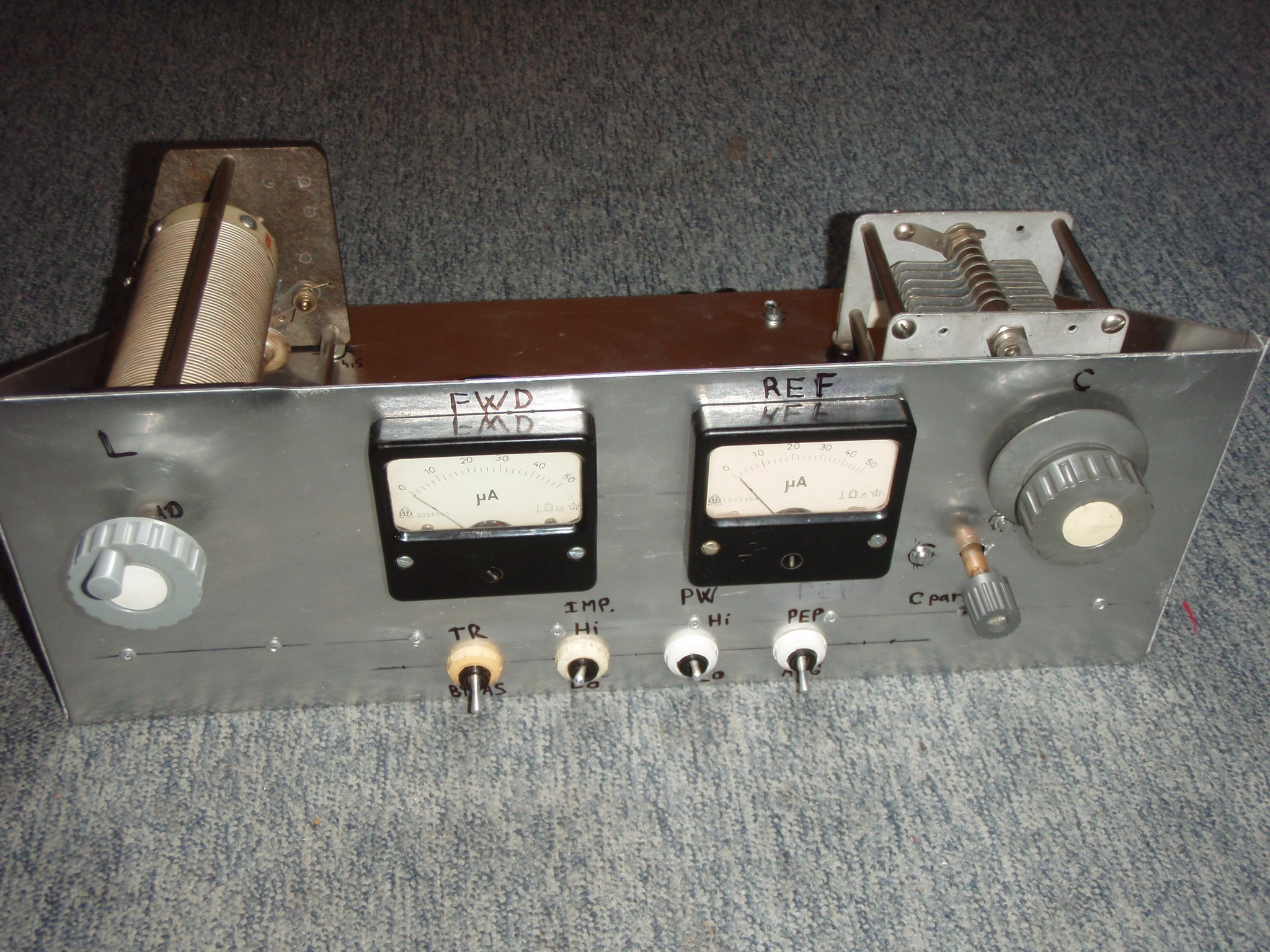

Na oblibenem hlinikovem sasi o rozmerech 20 x 40 cm je namontovano nekolik malo soucastek jejichz funkci se Vam pokusim priblizit v nasledujicim textu. Vysilac je pripojen na vstupni konektor PL, od nej jde signal do prepinace, jehor poloha urci, zda jde signal primo k antene, ci pres prizpusobovaci clanek. Antenu lze pripojit 3 zpusoby. Pokud je vedena koaxialnim kabelem, je pro tuto situaci urcen vystupni PL konektor, antenu s jednodratovym napajecem zastrcite do zdirky vedle a pro symetricke napajece je urcena dvojice pristrojovych svorek, ani na uzemeni jsem nezapomel.

Prizpusobovaci clen je resen jednoduchym L clankem jako horni propust. Vim, ze je to nestastne reseni z duvodu omezeni harmonickych, ale vychazi zde mensi kapacita a ja ve svych zasobach nenalezl vhodny kondenzator. Krom toho vysilace zde popisovane jsou na vystupu vybavene dolni propusti, takze jsou harmonicke potlaceny uz zde. K ladicimu kondenzatoru lze pomoci prepinace pripojovat pevne kondenzatory, aby jeho celkova kapacita dosahla alespon 300pF, pokud to hodlate pouzivat na strednich vlnach, musite jit az na 1nF. Indukcnost otocne civky 80uH bohate postaci i na strednich vlnach. Prepinac umisteny na jejim horkem konci urcije, zda je impedance anteny vyssi nebo nizsi, nez je vystup vysilace. Teoreticky lze tento prepinac vynechat, protoze malokdy se stava, ze komplexni impedance vychazi mensi.

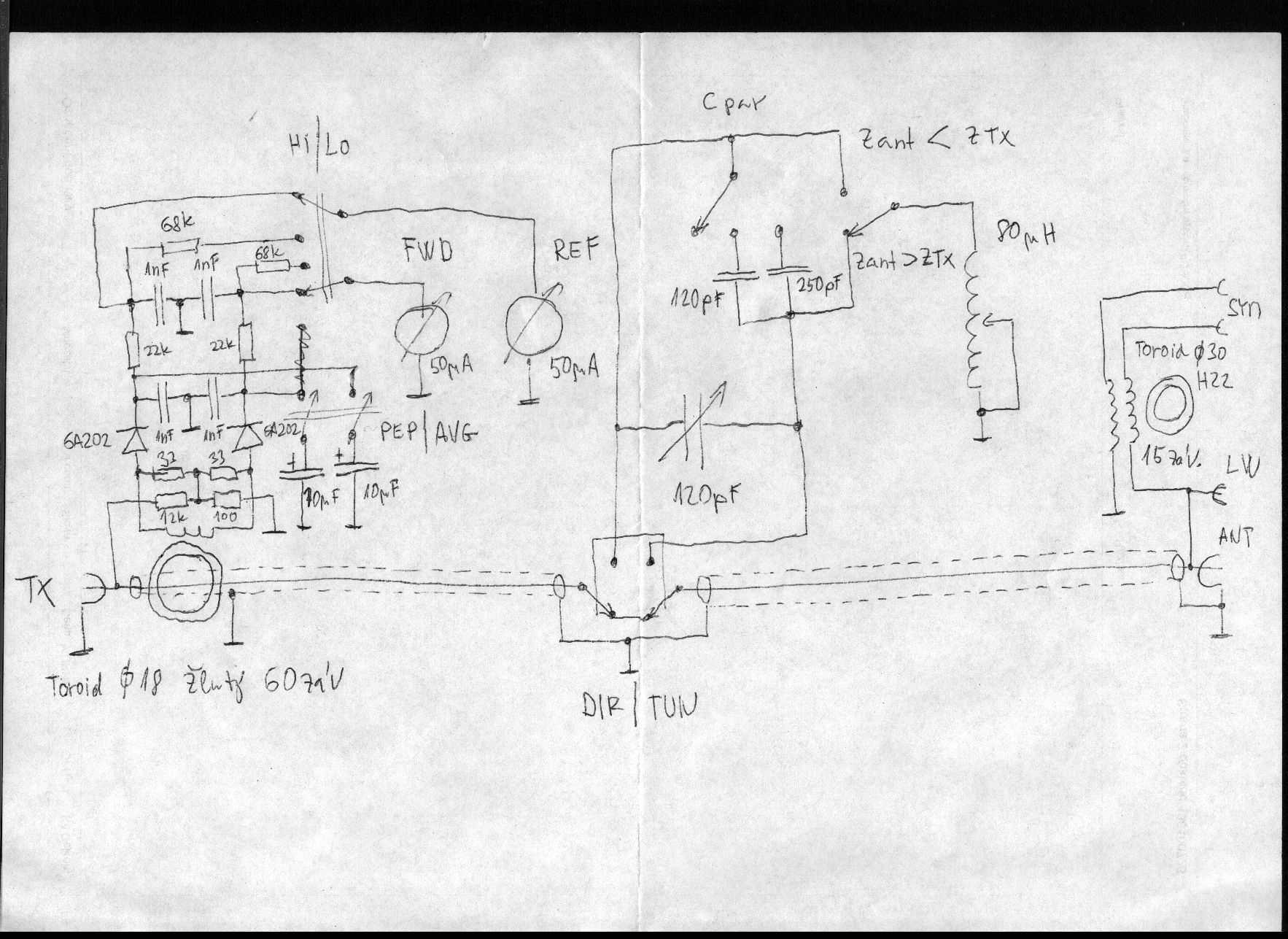

Mereni je provedeno pomoci snimani napeti a proudu u vysilacoveho konektoru pomoci feritoveho toroidu, ktery je navlecen na napajecim koaxu. Dulezite je aby stineni bylo ukostreno pouze na jedne strane toroidu, jak je patrne ze schematu a nedochazelo tak k vytvoreni zavitu nakratko. Stineni mezi zivym stredem koaxu a toroidem je take dulezite z duvodu parazitni kapacity, ktera ma vliv na vyvazeni mericiho mustku. Odporovy delic snimajici napeti je spojen s umele vytvorenym stredem vinuti a jeho hodnotu treba nastavit tak, ze misto 100ohmoveho odporu umistime trimr 500ohmu a pri umele zatezi a pripojenem vysilaci nastavime na minimum vychylku odrazeneho vykonu. Napeti na mericim trafu je usmerneno germaniovymi diodami, filtrovano a srazeno predradniky na vhodny rozsah. Zde uvedene hodnoty jsou pro rozsahy 100W a 1kW. Vypinac oznaceny PEP/AVG pripojuje na vystup diod kondenzatory 10uF a umoznuje tak merit spickovou hodnotu modulacni obalky, coz je dulezite pri nastavovani linearniho zesilovace pri provozu AM nebo vysilace, u nehoz se nepouziva anodova modulace.

Jeste se kratce zminim o vystupnim symetricacnim transformatoru. Neni to v pravem slova smyslu symetrizace, ale pouhe zadrzovani povrchovych proudu pomoci tlumivky, ktera je tvorena promotanim dvojlinky toroidem z hmoty s velkou permeabilitou. Toto resemi ma vyhody v tom, ze na tento vstup muzete v podtate pripojit jakoukoliv antenu - symetrickou, castecne symetrickou, jako je treba FD4 nebo zcela nesymetrickou u ktere nevhodna poloha koaxu oproti zarici zpusobuje takovy povrchovy proud, ze to pak leze uplne do vseho.
