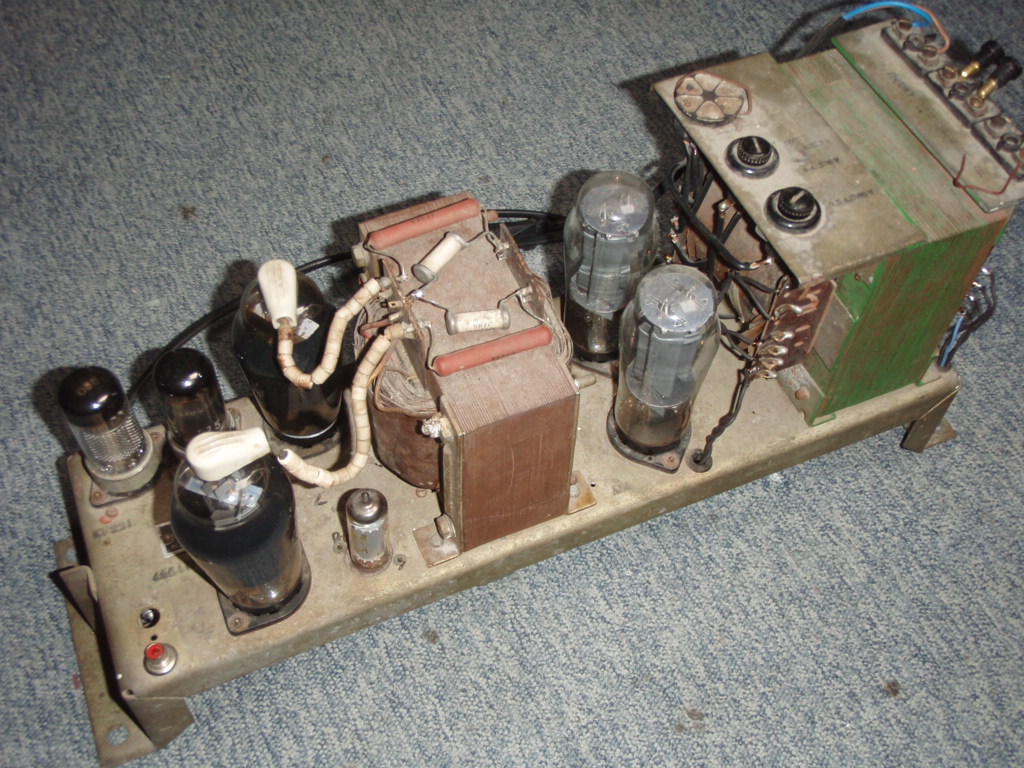

Zapojeni modulatoru neni nic sloziteho, proto budu velice strucny. Napajeci transformator ma nekolik zhavicich vinuti, nebot rada elektronek pracuje se napetim katody proti kostre. Zvlastni zhaveni maji obracec faze a regulator napeti. Vinuti 25V dodava po usmerneni zaporne predpeti pro koncove elektronky a hlavni sekundarni vinuti 2x500V po usmerneni a vyfiltrovani seriovou kombinaci kondenzatoru 100uF napaji anody koncovych elektronek. Toto napeti je dale srazeno regulatorem s elektronkou 6L31 na 250V a napaji ostatni obvody zesilovace.

Vstupni signal je privaden do ridici mrizky prvni EF22. Jeji katodovy odpor je rozdelen na 2 casti. Na jedne se ziskava potrebne predpeti pro G1 a do druhe je zavaden signal z vystupniho transformatoru, cimz je vytvorena zaporna zpetna vazba, ktera snizuje zkresleni a vnitrni odpor zesilovace. G2 je napajena pres odpor bez blokovani, pro zvyseni zesileni je mozno kondenzatorem 100nF proti kostre.

Obracec faze s triodove zapojenou EF22 je napajen signalem z delice v anode vstupni elektronky dvouvodicove, cimz se zvysi zesileni oproti jednoduchemu zapojeni. Katodovy odpor je opet rozdelen na 2 casti. Na odporu 1k vznika potrebne predpeti a druha cast je jiz jako pracovni odpor, ktery ma stejnou velikost jako je v anode a zajistuje tak dokonalou symetrii budicich signalu koncovych elektronek.

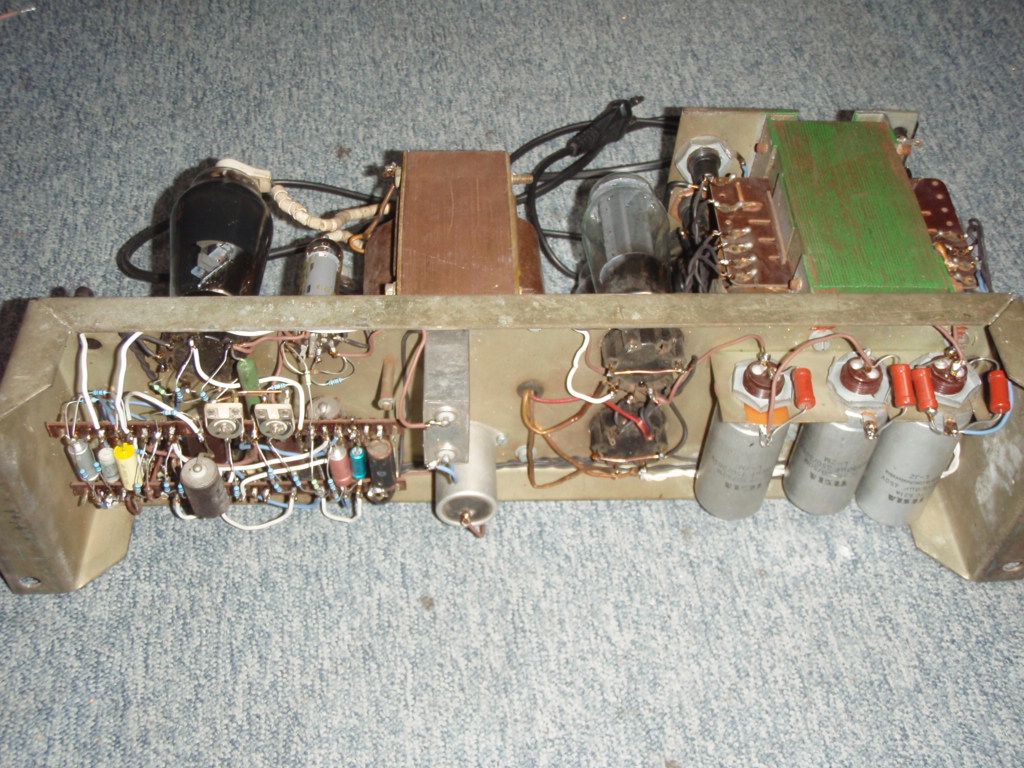

Koncovy stupen je proti nestabilitam osetren seriovymi odpory v napajeni mrizek a seriovymi kombinacemi odporu a kondenzatoru v anodach. Odpory v katodach tvori bocniky pro pripojeni mericiho pristroje pri nastavovani klidovych anodovych proudu, ktere se provadi trimry 47k. Hodnota se nastavi asi na 20mA, velikost proudu neni kriticka jenom hodnoty obou elektronek musi byt stejne, aby nedochazelo ke stejnosmernemu syceni vystupniho transformatoru. Tento musi byt navinut tak, aby odpory obou casti anodoveho vinuti mely stejny odpor, proto je jedno vinuti rozpuleno a mezi jeho castmi se naleza vinuti druhe tak aby pri stejnem poctu zavitu vychazela i stejna delka dratu. Vystupni vykon je asi 70W.

Vystupem tohoto zesilovace vsak nelze budit primo vysilac. Na to musime pouzit dalsi transformator jednak na zmenu urovne signalu a za druhe k oddeleni stejnosmerneho proudu. Proto tento trasformator musi mit jadro se vzduchovou mezerou.
