Zesilovac modulator 250W

Tak a pudeme s vykonama trochu nahoru. Jak se to da udelat? Budto muzeme postavit vykonnejsi vysilac nebo posilit nejakej ten slabsi. Jde to 2 zpusoby. Prvni zpusob ktery Vam popisi se casto vyuzival v rozhlasovych vysilacich pred 2. svetovou valkou. Za stavajici vysilace byly pripojeny zesilovace modulovanych kmitu, cili lineary. Jedina vyhoda teto koncepce byla v jednoduchosti zapojeni, pak uz byly jen nevyhody. prvni zpocivala v ucinnosti tohoto zapojeni. Vzhledem k tomu, ze spickovy vykon pri 100% je 4 nasobek nosne, tak zesilovac musi byt pri nosne vybuzen prave na onu ctvrtinu, tudiz jeho ucinnost je asi jen 20%. Dalsi problem je v nastavovani toho stupne, nestaci jej totiz naladit jen na maximalni vykon, ale musi se nastavovat pri 100% modulaci a vystup sledovat budto osciloskopem nebo mericem spickoveho vykonu. O nutnosti stabilizace pracovnich podminek takovehoto zesilovace se uz ani nemusim zminovat, proto se vydame jinym smerem.

Nejlepsi je zesilit vysokofrekvencni a nizkofrekvencni signal zvlast a madulovat az posledni stupen. Zesileni vysokofrekvencni snad popisu v jinem clanku, zde se hodlam venovat signalu modulacnimu. Jelikoz uz mame postavene mensi modulatoru, neni ttreba stavet cely vykonnejsi modulator z gruntu, ale zkonstruovat jenom koncovy stupen, cimz se nam zapojeni znacne zjednodusi.

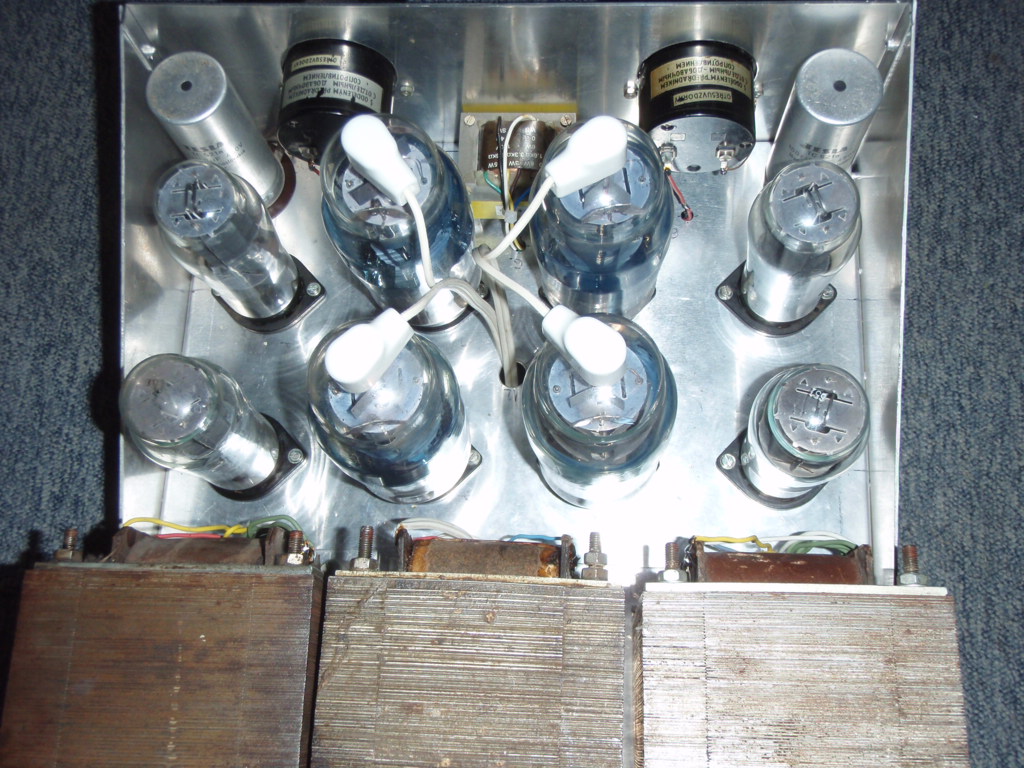

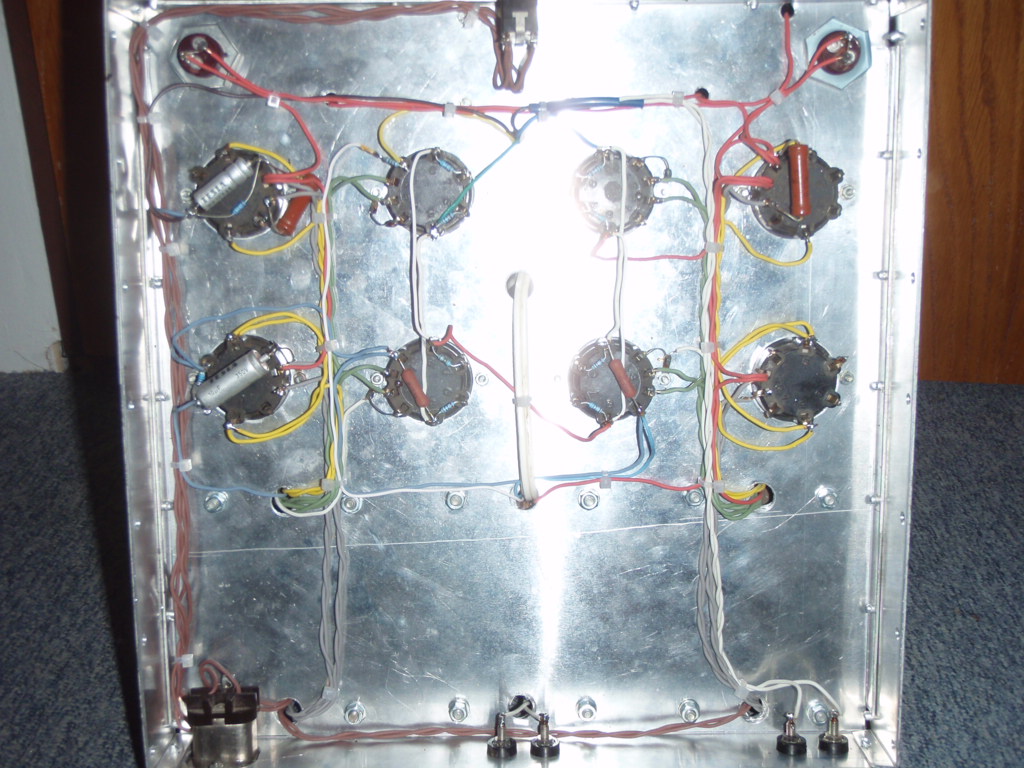

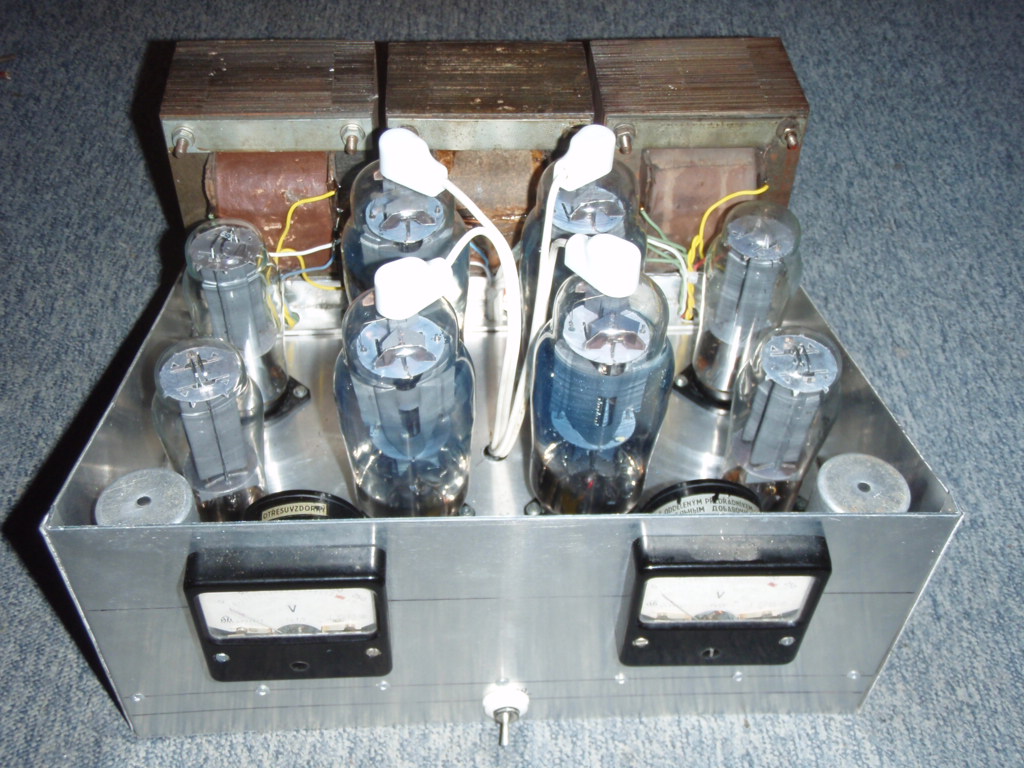

Nejprve popisu zdroj. Je tvorem 2 separatnimi zdroji osazenymi transformatory z TV tesla 4001. Kazdy sekundar transformatoru je usmernen 2 elektronkami AZ4, vyfiltrovan a oba zdroje jsou v serii, jejich vysledne napeti je asi 850V naprazdno. Z odbocek prvniho transformatoru se usmernenim 2 diodami ziskava zaporne predpeti, ktere po snizeni na odporovem delici ma hodnotu 50V.

K buzeni zesilovace je pouzit prevodni 6W transformator ze 100V reprobedny. Odbocky 6W a 1,5W maji stejny pocet zavitu (polovicni napeti = ctvrtinovy vykon), odbocky 3W je vyuzito pro zavedeni zaporne vazby z vystupniho transformatoru. Za transformatorem jsou jeste 2 zatezovaci odpory 1k2 2W, kterymi se jednak zatezuje budici zesilovac vhodnou impedanci a tez se omezuje vliv indukcnosti vinuti transformatoru na frekvencni charakteristiku. K plnemu vybuzeni zesilovace postaci asi 5W.

Jako vystupni transformator je opet vyuzit sitovy transformator ze TV 4001, neni to uplne idelani, ale pokud to pouzivame pro vysilani na KV nebo SV tak nejake to drobne omezeni v oblasti nizkych kmitoctu neni zadna tragedie. Koncove elektronky EL51 jsou proti parazitnim oscilacim chraneny seriovymi odpory v ridicich i stinicich mrizkach.
