Modulator - zesilovac 70W

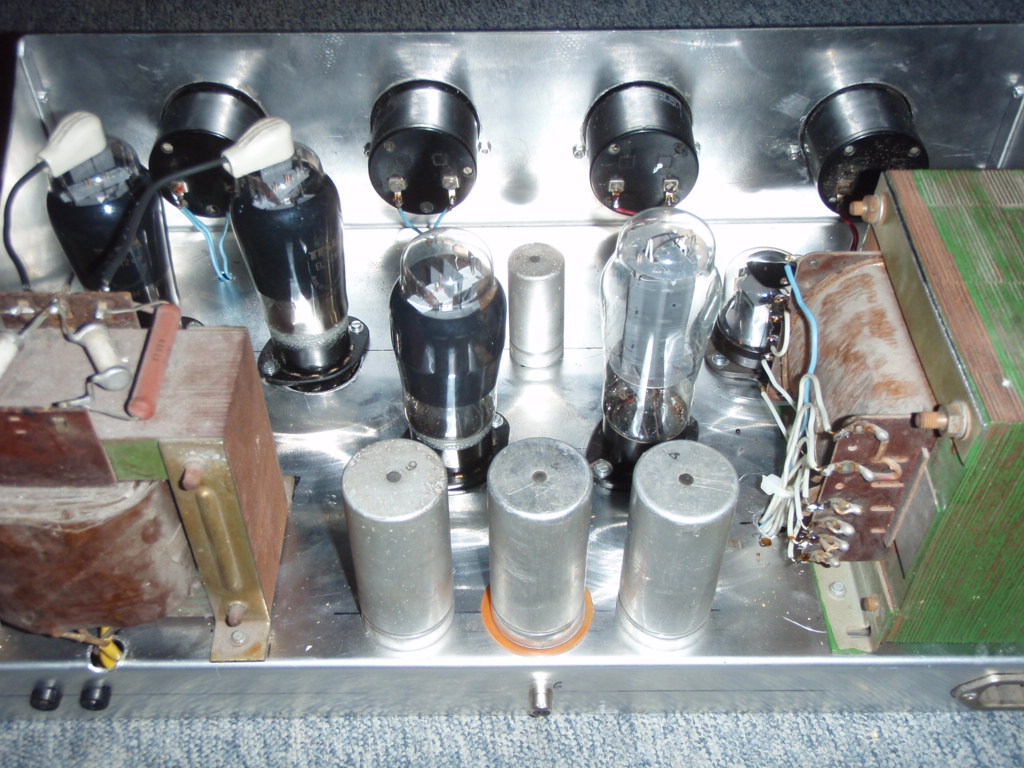

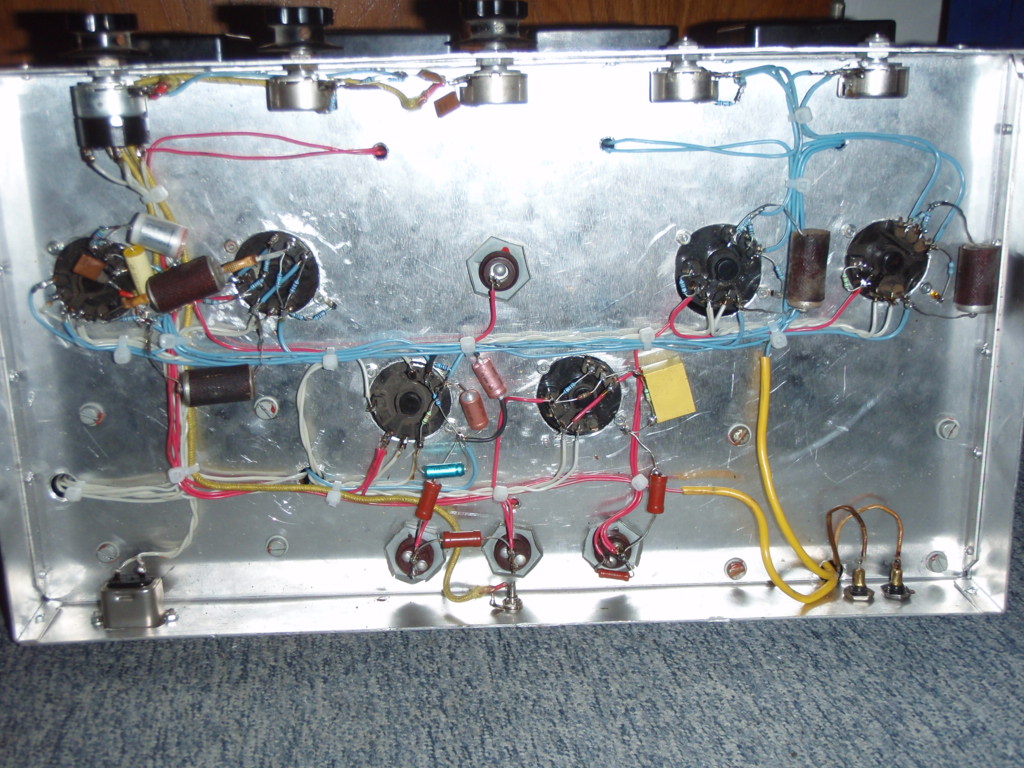

Predem upozornuji, ze tento clanek bude velice strucny, nebot po delsi odmlce me ponekud opustil tvruci duch. Proto jsem se z toho vyvlikl tim, ze jsem vzal zesilovac, ktery je na techto strankach jiz popsan, cely jsem ho rozebral a postavil do noveho sasi s jiymi elektronkami. Presto se domnivam, ze tento prispevek bude mit nejaky smysl, protoze se dozvite kterak nahradit elektronky 4654 elektronkama EL12 spec.

Oproti puvodnimu schematu doslo k doplneni pristroje o meraky a tonove korekce. Byl odstranen polovodicovy usmernovac zaporneho predpeti, ktery nahradila dioda ve sdruzene elektronce EBF11. Druha dioda slouzi jako usmernovac vystupniho signalu pro indikaci. Zpetna vazba byla zavedena misto do katody do stinici mrizky vstupni elektronky. RC konstanta teto vazby je asi 100Hz. Predpeti pro vstupni elektronku je ziskavano delicem ze zdroje zaporneho napeti a jeho vyse je asi 2,5V.

Koncove elektronky EL12 v tomto zapojeni nepracuji dle katalogovych hodnot - kdy na anode je stejne napeti jako na stinici mrizce. Jelikoz pracuje s vyssim anodovym napetim, je nutno napeti na G2 snizit, aby byl zachovan stejny klidovy proud pri predpeti udane v katalogu, ktere z duvodu prechodoveho zkresleni v 0 neni zadouci priliz zvysovat. Cili pri anodovem napeti 600V, napeti G2 350V, napeti G1 -20V, tece elektronkami klidovy proud 2x 30mA a pri plnem vybuzeni 2x 90mA.

Take usmernovacka AZ12, misto puvodnich 2 AZ4, ktere maji stejne parametry, to zvlada bez problemu, jede sice na hranici svych moznosti, ale pouze v modulacnich spickach, tudiz se mi jevi zbytecne to takhle predimenzovavat.
